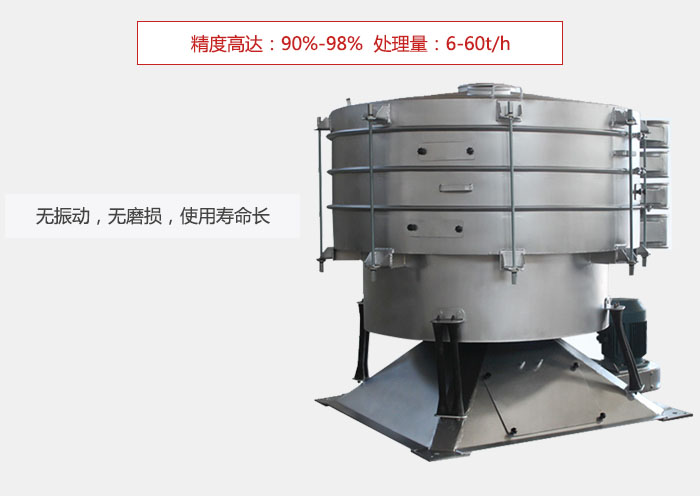

摇摆筛简介

摇摆筛是一种大程度上模拟人工筛分运动的振动筛，就是模拟人工筛分的振动筛。适合筛分各类物料，包括精细、超细的粉末物料等，在筛分精度、效率、筛网寿命等各项指标是常规圆筛的5-10倍。

摇摆筛的原理实际上是机械的模拟人类的手筛，物料从几乎水平运动的筛体中心进料，沿螺旋曲线向外围发散，可筛分5个粒度，筛体直径600mm~2600mm，对于单一分级的产品，可以帮助您在同一台筛子上获得双倍甚至更高的产能，特别适合圆形状、圆柱状、片状或规则形状易堵网且需要精密筛分的物料。

摇摆筛工作原理

摇摆筛模仿人工筛分，物料在筛面上呈渐开线螺旋运动，筛分物料从中心向周边均匀分布在整个表面，径向倾斜使筛分物料从中心向外运动，切向倾斜使物料呈圆形运动，从而实现螺旋运动，细颗粒从中心通过，粗颗粒向外移动并从出口排出。

摇摆筛技术参数

型 号	直径 （mm）	筛面面积 （m²）	入料粒度 (mm)	筛分粒度 (mm)	处理能力 （t/h）	振幅 ((mm)	电机功率 （kW）
YBS800	800	0.29	≤25	0.073-3	6-10	5-8	0.75
YBS1000	1000	0.71			8-15		1.5
YBS1200	1200	1.11			15-30		2.2
YBS1600	1600	1.83			25-40		3
YBS2000	2000	2.62			30-50		4
YBS2500	2500	4.61			40-60		5.5

摇摆筛结构示意图

摇摆筛特点

1、有效的模仿人工筛分的动作和过程，物料在筛面呈现渐开的螺旋运动，与物料接触，筛分精度可达到90-95%。

2、高达5倍的单位面积产出，到6级分离。

3、摇摆筛是轻微的椭圆摇摆运动，不存在高速振动，不会破坏物料的形状，大大提高了物料的成品率。

4、使用高耐磨弹力球、超音波等高效清网装置系统，滚刷设计，有效解决大部分物料品种筛孔堵塞问题。

5、运动振幅速度比普通的筛分设备低4.5倍，设备零件使用寿命大大提高，特别是筛网寿命是普通设备3-10倍，维护成本极低。

摇摆筛筛分方式

1、回旋式筛分:两层同样孔径的筛网，让筛过一次的物料再次筛分，以达到更高的筛分精度。

2、回旋式逆向筛分:物料筛分由细→中细→中→粗的方式筛分，粗物料起到一定的清洁网孔的作用。

3、双倍处理筛分:进入筛机的物料均匀地分配到两个层面上，使单台筛机的处理能力提高近一倍，一台筛机当两台用。

4、组合式筛分:普通筛分+回旋式筛分，提高单台筛机的使用率。

摇摆筛清网方式

1、弹跳球清洁：通过不断撞击筛网，使物料能够顺畅的筛分，减少网孔堵塞，适用于大多数颗粒物料。

2、转筒刷清洁：转筒刷由安装在基底盘上的减速齿驱动，在筛网下旋转刷网，清洁物料，适用于球形、结晶及脆性物料的筛分。

3、超声波清洁：高频率超声波被传输到筛网上，既清洁了筛网，又提高了产量，适用于大多精细的、大产量的、难筛分的物料。

摇摆筛和振动筛区别

1、筛分原理

摇摆筛是模仿人工筛分，物料在筛面做非线性的三维运动，既有圆周运动，又有上抛弧运动，从而达到筛分的目的；而振动筛是直立式电机驱动，物料运动由振动电机的旋转运动转化为水平、倾斜、垂直的三次元运动，而达到筛分的目的。

2、筛分效率、精度

对于普通的粗物料，振动筛与摇摆筛产量基本相同，筛分500目物料来说，摇摆筛的产量则大大高于旋振筛，摇摆筛是振动筛的5--10倍；另外普通振动筛网架上只装弹跳球，对于圆柱状、片状物料筛分效果不太理想，而摇摆筛的筛分效率高达90%-99%，使用弹跳球、超声波等清网装置系统，筛孔不会堵塞筛分精度更高。

3、对物料的影响

振动筛是通过高速振动原理来筛分物料，正是因为高速振动的原因，会对物料有一定程度上的损害；而摇摆筛是轻微的椭圆摇摆运动，仿人工手摇筛分，对物料影响很小，不会破坏物料形状，对物料的损害比较小。

3、维修率和使用寿命

振动筛使用的是高速振动原理，振动对机械有着很大的破坏性，时间久了容易产生振裂、变形、筛网破损现象；而摇摆筛采用的是低转速摇摆原理保证了设备的使用寿命，维修成本相对较低。

摇摆筛使用行业

摇摆筛优良的性能和功能的强大，它被广泛应用于多个行业。在矿业、铸造、磨料、建材、水泥、冶金、橡胶、饲料、化肥、糖盐业、再生行业都被大量使用。

摇摆筛使用现场图

•
  筛分玉米淀粉
•
  筛分食盐
•
  筛分合金粉
•
  筛分铝粉
•
  筛分面粉
•
  机制砂筛分现场
•
  筛分树脂
•
  筛分化肥

摇摆筛多少钱一台

大汉摇摆筛价格：4600-38500元/台

由于受摇摆筛型号、材质、层数、设计等不同因素影响，其价格会有所波动，具体价格需要结合您的筛分要求给您推荐合适的型号，方可详细报价，详情可咨询大汉在线客服。
