旋振筛

3500-38000元/台详情咨询

旋振筛是集除杂、分级、过滤于一体的筛分设备,0-500目的干、湿、精细、粗糙、大小比重粉末、颗粒可轻松筛选，0-600目浆液物料可轻松过滤，可单、多层同时使用，高可达5层。

2-500目筛网规格：

100-2000kg/h产量：

0.25-3kw功率：

产品特点：粉末不飞扬，液体不泄露、不堵网、自动排料、多种材质、1-5层可选

适用物料：粉末状、细小颗粒或者浆液物料

按材质分：碳钢，不锈钢（食品，医药行业专用），塑料（耐强酸，强碱腐蚀）

按型号分：直径400mm-1800mm

按不同行业分：普通型，闸门型（控制物料筛分时间），加缘型（防止液体物料飞溅），超声波型（防止物料聚团堵塞）

厂家直销一对一导购送货上门质保一年

碳钢+不锈钢

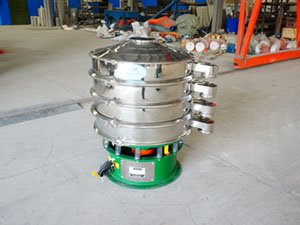

全不锈钢

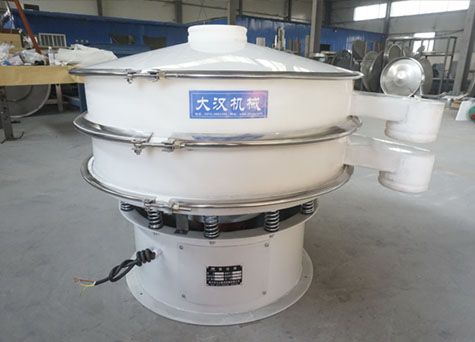

塑料

旋振筛视频展示

筛分面粉

筛分黄豆

过滤豆浆

关于旋振筛

旋振筛适用于将过大颗粒和异物从产品中分离，以及液体的固液分离，悬浮颗粒的细度控制等，2-500目孔径，可根据客户不同需求1-5层同时使用，碳钢、304不锈及塑料材质等各种型号齐全，针对特殊行业的需求，也可设计为闸门式旋振筛、加缘式旋振筛等机型。

旋振筛可以特殊定制有：材质方面包括：碳钢，不锈钢，全不锈钢层级方面包括：单层，双层，三层，四层等

分级筛选：把固体粒子分成大小相等的不同粒子组，单台旋振筛能同时准确地连续分选2-6个粒子段。适用于多行业颗粒、粉状物料的分级。

筛选杂质：迅速清除百分含量较低的大小颗粒或小颗粒。

固液分离：可迅速清除各类浆液中非溶性物质迅，每小时过滤两高达100立方，适用于陶瓷、颜料等液体过滤，多使用一层筛网使用，用于筛除杂质、比重过滤。

旋振筛用途

旋振筛厂家大汉机械旋振筛型号齐全,价格优惠，旋振筛型号有直径400mm、600mm、800mm、1000mm、1200mm、1500mm、1800mm，也可以为您特殊订做。旋振筛是一种高精度细粉筛分机械，可将物料分为5个等级：粗粉、中等粉、细粉、微细粉和超细粉。

旋振筛的工作原理

旋振筛工作原理视频

旋振筛采用立式振动电机作为激振源，通过振动电机上下两端的偏心重锤将旋转运动转变为水平、垂直、倾斜的三次元运动，并传递到旋振筛的筛面上，物料通过入料口进入设备内，根据不同筛分要求，物料经过1-5层采用不同目数的筛网的筛分层，在这个过程中，位于各层的筛网下的清网装置不断撞击筛网，使物料能够顺畅的筛分，并有效避免物料堵网问题的出现，接近筛网孔径的物料通过筛网透筛，为筛下物，大于筛网孔径的物料从该层的出料口排出，为筛下物，完成筛选或过滤的目的。

物料在旋振筛上的工作原理及运行轨迹模拟图

旋振筛角度调整图

在工作过程，可以根据筛分物料的变换，或者运动轨迹的变化，可根据需要将原有相位角通过偏心块进行调整。

0度适用于对原料进行粗筛分;35度适用于大多数原料进行的筛分;60度适用于精细原料的的精筛分;90度用于特殊用途

旋振筛偏心块夹角调节如下：

当电机上下偏心块调至0度时，物料由中间向四周分散，用来大量筛分粗略的物料。

当电机上下偏心块调至15度时，物料呈漩涡状分散，用来筛分一般物料。

当电机上下偏心块调至45度时，物料呈快速漩涡状分散，物料在筛面上的运动轨迹较长，主要用来筛分精细物料。

当电机上下调至90度时，物料由四周向中间集中，用湿式过滤。

旋振筛的特点

旋振筛定制化有：移动，加缘，闸门等多种形式选择。子母设计透网率高，换网方便。

1、可满足各种粉末、颗粒筛分需要求及液体过滤需求，筛分细至500目或0.028mm，液体物料可过滤至5微米

2、各层的筛网下安装有弹跳去清网装置，通过不断撞击筛网，使物料能够顺畅的筛分，并有效避免物料堵网问题。

3、杂质、粗料自动排出，可连续作业，产量可达可达5吨/小时

4、1-5层多层筛分，可获得2-6种不同规格的成品。

5、全密封结构，无粉末溢出，无液体溢出。

6、出料口可360°旋转，更换筛网仅需3-5分钟。

旋振筛的型号及参数

型号	DH-600	DH-800	DH-1000	DH-1200	DH-1500	DH-1800	DH-2000
直径mm	Φ600	Φ800	Φ1000	Φ1200	Φ1500	Φ1800	Φ2000
筛网面积m	0.24	0.45	0.67	1.0	1.6	2.43	3.01
筛网规格（目）	2-500
进料粒度mm	<Φ10	<Φ15	<Φ20	<Φ30
振次rpm	1500	1500	1500	1500	1500	1500	1500
有效筛面直mm	Φ560	Φ760	Φ930	Φ1130	Φ1430	Φ1760	Φ1960
1-5
功率Kw	0.25	0.55	0.75	1.1	1.5	2.2	3

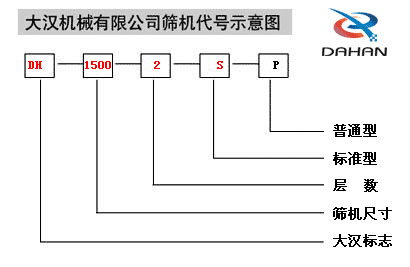

大汉"旋振筛型号示意图

振动筛型号

DH-400-3S：网架直径为φ400mm的3层三次元旋振筛，与物料接触部分为SUS304不锈钢材质。

DH-400-3P：网架直径为φ400mm的3层三次元旋振筛，与物料接触部分为Q235A碳钢材质。

DH-600-3S：网架直径为φ600mm的3层三次元旋振筛，与物料接触部分为SUS304不锈钢材质。

DH-800-3P：网架直径为φ800mm的3层三次元旋振筛，与物料接触部分为Q235A碳钢材质。

另：标准机型机座（也称底桶或底座）统一采用Q235A碳钢材质，可定制SUS304不锈钢材质底桶。

旋振筛的主要结构

旋振筛由防尘罩、筛框、筛网、网架、清网装置、电机（振动源）、减震弹簧、底座等部分组成。

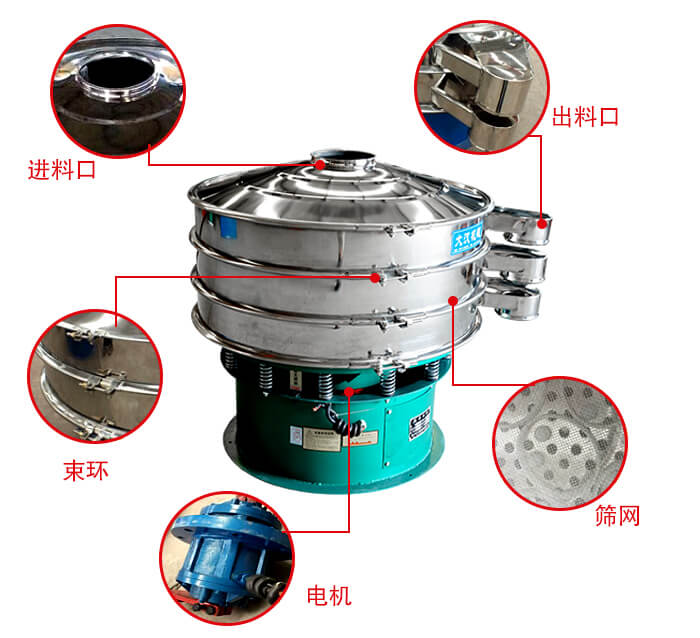

旋振筛结构出料口，进料口，电机等部件展示

防尘罩：由进料口和斜锥组成，其下端与筛框相连，防止振动筛工作时车间粉尘落入物料中。常用的材料有不锈钢、碳钢和塑料。等3种材料。

筛框：由钢板卷焊而成，上下端有轴承圈，下部内装有法兰圈，用于固定筛网构件的结构。

振动电机：立式振动电机，分为2、4、6、8、水平四种规格，振动次数分别为2870、1460、980、740RPM，可设计为防爆型（易燃易爆场合）

筛网：型号有φ600、800、1000、1200、1500、1800等，材质有不锈钢、碳钢、塑料。

清网装置：清扫筛网网孔内堵塞的物料，提高产量。它有硅胶和橡胶制成。也可选择超声波清洗装置（635目有静电的精细粉末）。

减震弹簧：沿振动传递体有12-20个隔振弹簧。底座采用钢卷焊接而成。底墙上有检修门和电气开关座。基壁上部焊有环形法兰，该法兰通过隔振弹簧与传振体连接。

旋振筛定制型号及用途

型号	普通型	超声波型	加缘型	闸门型	过滤型	高频型
应用	可把固体与液体过滤或把干料进行尺寸分级、除杂	增加超声波辅助清网装置，利于超细及粘性物料筛分，解决堵网问题	高、入料口增大设计，防止物料飞溅、易于观察筛网	闸门式设计，可延长筛分时间，提高筛分精度，物料多进少出	专为过滤液体设计，适合处理量不多、杂质少的浆液	使用高频振动电机（3000转/分）为激振源，适合过滤高浓度浆料，如陶瓷釉料等

旋振筛应用行业

旋振筛处理淀粉,硫磺粉,氧化锌,碳素粉,重钙粉,稻子等物料的筛分现场

化工行业：树脂、涂料、工业药品、颜料、油漆、中药粉等。

食品行业：糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。

金属、冶金矿业：铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。

公害处理：废油、废水、染整废水、助剂、活性碳等。

旋振筛客户案例

原料	比重	网目	方法	产量 ((kg/hr IT/hr))	机型
小麦淀粉	1	250目	湿	3200 IT	DH-1200-1S
面粉	0.6	24目	干	1500㎏	DH-1000-1S
酱油	1	100目	湿	6500 IT	DH-1200-1S
食盐	1.2	30/80目	干	5000㎏	DH-1500-1S
玉米淀粉	0.6	40目	干	1600㎏	DH-1000-1S
中药粉	0.8	80目	干	550㎏	DH-800-1S
PVC树脂	1	10㎜/5㎜	干	3000㎏	DH-1200-2S
聚乙烯粉	0.45	48/100目	干	100㎏	DH-800-2S
石墨	1.2	16/40/80目	干	1400㎏	DH-1000-3S
铅粉	11.34	10/80目	干	1000㎏	DH-1000-2S
刚砂	4	60目	干	300㎏	DH-1000-1S
铝粉	0.9/1.2	80/120目	干	350㎏	DH-800-2S
焊条粉末	0.95	20/200目	干	550㎏	DH-1000-2S
高岭土	0.4	100目	干	200㎏	DH-1000-1S
泥浆	1.1	250目	湿	3200㎏	DH-1000-1S
